产品详细

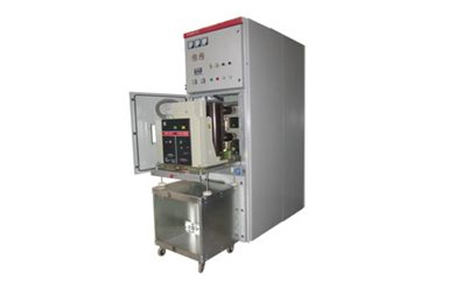

130

产品名称: KYN28A-12中置式开关柜

发布日期: 2019-10-10

点击数: 1589

询价: 点击产品询价

二维码:

产品详情

KYN28A-12型户内金属铠装移开式开关设备系6-12KV,三相交流50Hz,单母线及单母线分段系统的成套配电装置。主要用于发电厂,中小型发电机送电, 工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等,实行控制保护、监测之用。柜体分为四个独立的小室,即:母线室、断路器室、电缆室和仪表室,每一个单元的外壳均有独立接地。本开关设备满足IEC298、GB3906-91等标准要求,除可配用与之配套的国产VS1、VSm型真空断路器外,还可配用ABB公司的VD4型、西门子公司的3AH5型、国产ZN65A型等真空断路器,实为一种性能优越的配电装置。
1.产品特点
——安全可靠
● 具有可靠“五防”联锁,可有效防止误操作。
● 每一个单元的外壳均有独立接地。其中三个小室均设有向上的压力释放通道,以保证操作人员安全。
● 所有功能操作,包括断路器的分合,手车的推入和移出以及接地开关的操作均能在面板关闭的状态下进行。
● 具有清晰的面板观察窗,可方便的观察断路器位置,分合、接地状态和电缆连接状况,方便巡查监控。
● 产品外壳封装严密,具有IP4X级的防护等级。
——方便实用
● 装设行业标准配件,通用性强。
● 可配套多种行业电缆连接端子,并可连接多路电缆。
● 可配用国产VS1、VSm型真空断路器, ABB公司的VD4型、西门子公司的3AH5型、国产ZN65A型等多种真空断路器,应用广泛。
● 无论选用何种断路器、其裸导体空气绝缘距离均能保证大于125mm,复合绝缘大于60mm。其断路器均具有长寿命、高参数、少维护、体积小的独特优点。
● 所配置的断路器可作为变压器、电容器、电缆、架空线等电力设备的控制和保护。
● 额定电流3150A、开断31.5KA的柜体宽度只有800mm。
——技术先进
● 采用热缩绝缘材料,使柜体结构紧凑,占地面积小。
● 产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成,具有很高的机械强度,有效地保证了产品的整齐和美观,柜门采用喷塑涂覆,具有较强的抗冲击和耐腐蚀能力。
2.正常使用条件:
1、周围空气温度
上限    +40℃
下限   -15℃
2、 海拔:设备安装场所的最大海拔高度1000m(海拔>1000m时,订货予以注明)
3、湿度
日平均相对湿度 不大于95%
月平均相对湿度 不大于90%
4、地震地震烈度不超过8度
5、周围空气应不受腐蚀性或可燃气体,水蒸气等明显污染
6、无严重污秽及经常性的剧烈振动,严酷使用条件下严酷度设计满足1类要求
3.技术参数:
项目
单位
参数
额定电压

kV
12
额定绝缘水平
1min工频耐受电压
kV
42
雷电冲击耐受电压
kV
75
额定频率
Hz
50
主母线额定电流
A
630、1250、1600、2000、2500、3150
分支母线额定电流
A
630、1250、1600、2000、2500、3150
额定短路关合电流(峰值)
kA
50、63、80、100、125
额定动稳定电流(峰值)
kA
50、63、80、100、125
额定短路开断电流
kA
20、25、31.5、40、50
额定热稳定电流(4s)
kA
20、25、31.5、40、50
箱体外壁防护等级

IP4X
断路器室门打开时的防护等级

IP2X
高度h
mm
2300
宽度w
分支母线额定电流1600A,热稳定电流40kA以下
mm
800
分支母线额定电流大于1600A
mm
1000
深度d
mm
1500、1600
重量
kg
800~1200
4.订货须知:
开关柜订货时应提供下列技术资料:
1、主接线方案图编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置图及开关柜的排列配置图等。
2、开关柜控制、测量及保护功能的要求以及其他闭锁和自动装置的要求及原理图。
3、开关柜内主要电气元件的型号、规格及数量。
4、如开关柜之间或进线柜需要母线桥连接,应提供母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据。
5、开关柜使用在特殊环境条件时,应在订货时详细说明。
6、其它特殊要求。
