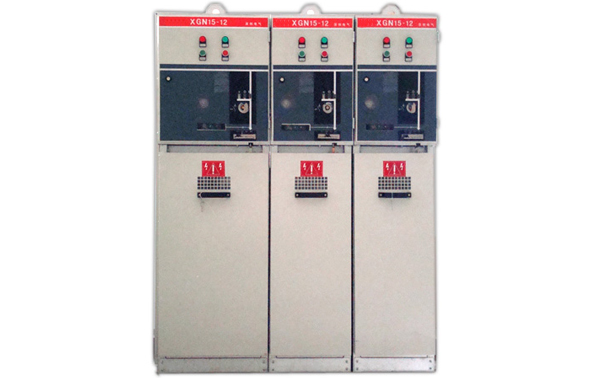

XGN15-12/III型SF6环网柜,采用我公司生产的FL(R)N48-12D型SF6负荷开关,也可配装ABB-SFG型SF6负荷开关.具有体积小、重量轻、结构简单、操作灵活、安装方便等特点;传感器和最新保护继电器的采用,加上先进的技术性能及灵活的装配方案,完全可以满足市场不断变化的需求.
技术参数:
进线柜:
额定电压: 12KV
额定电流: 630A
额定有功负载开断电流: 630A
额定短时工频耐受电压1min: 42KV
额定雷电冲击耐受电压(峰值): 75KV
额定短时耐受电流3S: 20KA
额定短路关合电流(峰值): 50KA
机械寿命: ≥2000次
外壳防护等级: IP2X
出线柜:
额定电压: 12KV
额定电流: 125A
额定环闭开断电流: 630A
额定短路开断电流: 31.5KA
额定短路关合电流(峰值): 80KV
额定转移电流: 1700A
额定短时工频耐受电压1min: 42KV
额定雷电冲击耐受电压(峰值): 75KV
机械寿命: ≥2000次
外壳防护等级: IP2X
柜体结构:
上部单元:
1.国产FL(R)N48-12D型SF6负荷开关或ABB-SFG型SF6负荷开关.
2.带机械位置指示器的操作机构.
3.母线室外壳.
4.集成式低压室.
5.连锁装置.
6.母线
7.二次线槽.
下部单元:
1.壳体
2.接地开关
3.板金及电缆支撑件
XGN15-12/III型SF6环网柜适用用于交流50HZ、12KV的电力网络中,更具优越性,广泛应用于城市居民区配电、小型二次变电站、小型开闭所、工矿企业、商场、机场、地铁、发电站、医院、体育场、铁路、隧道等领域.
